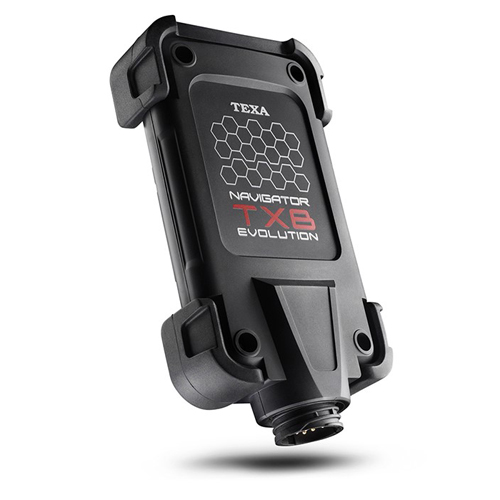

Діагностичний інтерфейс Navigator TXB Evolution

СЕРТИФІКАТ ВІДПОВІДНОСТІ

Завантажити сертифікат відповідності для NAVIGATOR TXB Evolution

КОРОТКИЙ ОПИС

NAVIGATOR TXB Evolution представляє останню технологічну розробку TEXA для категорій BIKE і MARINE.

За відношенням до знаменитого попередника TXBs, який був обраний важливими мотоциклетними брендами (Piaggio , Benelli, Ducati та ін.) як офіційний діагностичний прилад, тут пам'ять SRAM була виділена, щоб ще краще керувати файлами карток, а пам'ять зберігання збільшена в чотири рази.

Підтримувані стандарти CAN були збільшені, включаючи можливість керувати одним проводом CAN, а також контролером CAN, який дозволяє діагностувати кілька мереж одночасно, а також керувати більш складними протоколами.

РЕЄСТРАЦІЯ ПАРАМЕТРІВ ПРИ РУХУ

Для світу BIKE NAVIGATOR TXB Evolution дає можливість створити найсучасніші діагностичні тести при русі, щоб виявити можливі проблеми, які не визначаються на СТО. Інтерфейс надає повну панораму ситуації, коли виявилася аномалія, представляючи аналіз важливих елементів для ідентифікації причин несправності та для наступного ремонту, коли транспортний засіб повертається на СТО.

Основні ТТХ TXB Evolution:

Процесор: CORTEX M3 STM32F103ZG 72 МГц, пам'ять флеш-пам'яті 1024 КБ, пам'ять SRAM 96 КБ;
Пам'ять SRAM: 16 Мбіт із структурою 1024 K x 16 біт;
Флеш-пам'ять NAND: 8 Гбіт на 8-розрядній шині;
Акумулятор транспортних засобів: Управління системою при 12/24 У постійному тоці;
Зовнішній джерело живлення: 8 ÷ 32 В;
Зв'язок USB: віртуальний RS232 через USB 2.0;
Безпровідне підключення: Bluetooth, клас 1 (30 м);
Електронний перемикач: 2-полюсний, 13 незалежних положень;
Діагностичний з'єднувач: 16-контактний CPC.

Протоколи зв'язку, підтримувані NAVIGATOR TXB Evolution

Коди миготіння (блінк-коді);
K, L (з струмовим захистом 100 мА), ISO9141-2, ISO14230;
Високошвидкісна CAN ISO11898-2;
Другий канал ISO11898-2 CAN;
Низькошвидкісна CAN ISO 11898-3;
Однопровідна CAN SAE J2411;
SAE J1850 PWM;
SAE J1850 VPW;
SAE J1708;
RS232.

Відеоогляд Navigator TXB Evolution

МОЖЛИВІ СТАНДАРТНІ КОМПЛЕКТАЦІЇ

У стандартній комплектації Navigator TXB Evolution доступний для мотоциклетної та водної техніки - NAVIGATOR TXB Evolution BIKE, NAVIGATOR TXB Evolution MARINE:

ВЕЛОСИПЕД NAVIGATOR TXB Evolution:
1. NAVIGATOR TXB Evolution у пластиковому кейсі;
2. Програмне забезпечення для мотоциклів IDC5 PLUS BIKE;
НАВІГАТОР TXB Evolution MARINE:
1. NAVIGATOR TXB Evolution у пластиковому кейсі;
2. Програмне забезпечення для водного транспорту IDC5 BASIC MARINE або IDC5 PLUS MARINE.
