Пристрій діагностики на борту для визначення плаваючих помилок двигуна OBD LOG

СЕРТИФІКАТ СООТВЕТСТВИЯ

Скачать сертифікат відповідності для OBD LOG

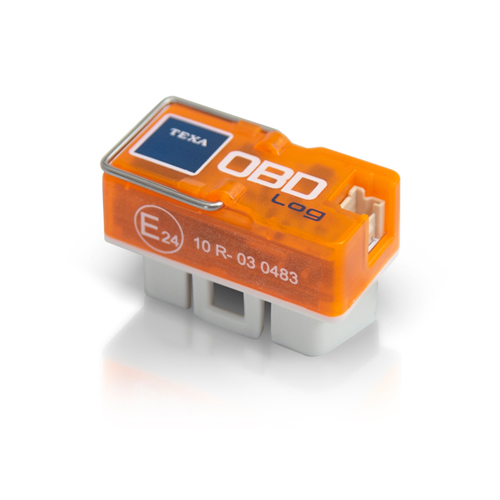

TEXA OBD LOG - це інноваційний маленький пристрій встановлюється напряму в діагностичний роз’єм транспортних засобів і записує всі параметри функціонування системи керування двигуном, а також помилки, які підтримуються протоколом EOBD.< /p>

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ OBD LOG

Інтерфейс транспортного засобу: роз'єм OBD

Сумісність з EOBD: повна електрична та механічна сумісність зі стандартом EOBD.

Протоколи зв'язку, підтримувані OBD LOG

Усі протоколи відповідають J1850-41.6;
J1850-10.4;
ISO9141-2 K/L;
CAN (мережа зони керування ISO 11898).

Істочник живлення: роз'єм OBD 12 В для транспортних засобів, роз'єм USB для персональних комп'ютерів

Потрібний ток при працюючому двигуні: < 100 мА типово

Потрібний ток при вимкненому двигуні: < 1 мА типово

Процесор: ARM 32-bit Cortex-M3

DRAM: 256 КБ

Внутрішня пам'ять: 2048 КБ

Вибірочне дозвіл: 5 секунд

Час запису: 90 годин з 8 записуваними параметрами за 5 секунд норми вибору

Автономна робота на батарею: мінімум 18 місяців без джерела живлення; більше 20 років в звичайних операційних умовах

Інтерфейс користувача: багатофункціональний синій світлодіод стану

Робоча температура: -40°C / +85°C

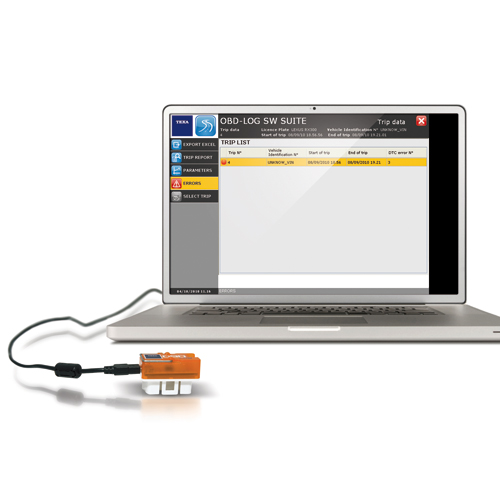

Інтерфейс зв'язку з персональним комп'ютером: кабель USB 1.0

Програмне забезпечення: IDC3 PC Suite

Сучасні операційні системи: Windows Vista, Windows XP SP2, Windows Server 2000 SP4

Записувані параметри: усі параметри, підтримувані протоколом EOBD, включаючи швидкість, оберти двигуна, температуру охолоджувальної рідини, навантаження на двигун, нормальний потік повітря, температуру повітря, тиск повітря у впускному клапані колектора, тиск палива, напругу акумулятора

Виявлені помилки: всі помилки, підтримувані протоколом EOBD - близько 2500
