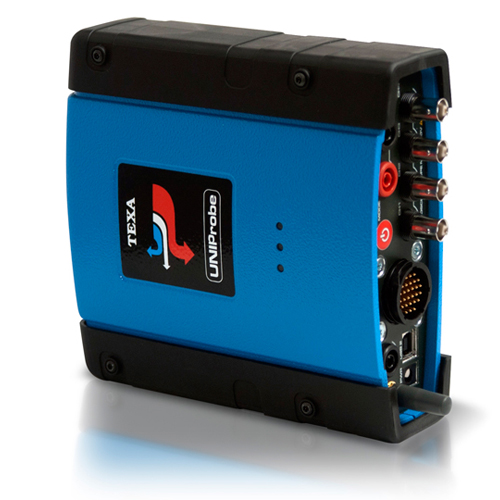

4-х канальний прилад для здійснення вимірювань аналогового та цифрового типу для всіх традиційних діагностичних тестів UNIPROBE

СЕРТИФІКАТ ВІДПОВІДНОСТІ

Завантажити сертифікат відповідності для UNIPROBE

КОРОТКИЙ ОПИС

Пристрої, призначені для здійснення вимірювань аналогового та цифрового типу для всіх традиційних діагностичних тестів. Зв'язується зі всіма пристроями візуалізації TEXA або з ПК Windows за допомогою зв'язку USB або за допомогою технології Bluetooth без використання кабелів.

Внутрішня літева батарея гарантує прекрасну автономність.

Як і всі прилади ТЕХА, використовують оперативно IDC5. Для тих, хто не має і не хоче купити повну оперативну програму IDC5, наявну в управлінні MSS (Measurement System Software), яка активує лише функції осцилографа, перевірки акумуляторної батареї, TNET, мультиметра, тесту тиску та генератора сигналів ручним способом.

Відмітимо функцію SIV (Signal Information Viewing – фактично перевіряє інформацію сигналу), алгоритм ПЗ, розроблений безпосередньо TEXA, який порівнює записувані дані від різних датчиків або виконавчих механізмів з присутніми у внутрішній базі даних, одночасно виявляючи аномалії сигналів і спрощуючи роботу механіка .

UNIPROBE ВКЛЮЧАЄ У СЕБЕ 6 РІЗНИХ ПРИЛАДІВ:

Осцилограф: чотири незалежні аналогові канали, оснащені функцією SIV для розуміння знімного сигналу;
- Каналі: 4 незалежні вхідні канали з аналоговою частотою 10 МГц (-3 дБ). Частота зняття сигналу 20 MSample/сек 10 біт із 1 і 2 активними каналами, 10 MSample/сек 10 біт із 3 або 4 активними каналами.
- Максимальна вхідна напруга: +/- 50 Вmax, сумісних AC або DC.
- Вертикальна шкала для шкірного каналу: від 20 мВ/Div до 50 В/Div
- Горизонтальна шкала: від 500 нс/Div до 5 с/Div
- Тригер: джерела CH1, CH2, CH3, CH4, вибираємо, тригер затримки.
- Спосіб зображення: нормальний, автоматичний, короткий єдиний
- Вимірювання наступної величини: частота, період, RMS, Max, Min.
Перевірка батареї: для тестування батареї, тобто для аналізу та контролю всієї системи заряджання та зарядки;
- Пошук несправностей із системою зажигання.
- Вимір напруги: DC до 50 В DC.
TNET: для електричних вимірювань та аналізу автомобільних мереж зв'язку (CAN, VAN, LIN);
- Пошук несправностей у мережах CAN ISO11898, ISO11519.
Генератор сигналів: для моделювання імпульсів, вироблених датчиків та перевірки електроклапанів;
Мультиметр: Для вимірювання напруги, протидії та струму (за допомогою амперметрових затисків);
- Гальванічна ізоляція до 1 кВ для безпечного проведення вимірювань.
- Вимірювання напруги: Максимальне вимірюване напруга: ± 400 В DC, вхідний імпеданс 4,7 МОм, розширення 3 розряд. У розпорядженні є 3 діапазони з автоматичним або ручним вибором шкали: 0-6, 6-60, 60-400 В AC/DC.
- Вимірювання протидії: 3 діапазони, автоматичний або ручний вибір шкалі: 0-1000 Ом, 1-100 кОм, 100 - 10 МОм, розгортка: 3 цифри
- Вимірювання струму: За допомогою амперметрових зажимів TEXA серії “BICOR”
- Лінійний тест, перевірка діодів
Перевірка тиску: Для здійснення випробувань тиску палива та турбіні всіх транспортних засобів.

Відеоогляд UNIPROBE

МОЖЛИВІ СТАНДАРТНІ КОМПЛЕКТАЦІЇ

У стандартній комплектації UNIPROBE доступні для наступних транспортних засобів:

UNIPROBE TRUCK, OHW AGRI, OHW CONSTRUCTION:
1. 4-канальний осцилограф тестер-мультиметр UNIPROBE у пластиковому кейсі з кабелями низького напруги для функцій мультиметра та осцилографа;
2. Програмне забезпечення для програмного забезпечення вимірювальної системи;
3. BICOR3, BICOR4 струмові кліщі.
UNIPROBE CAR, POWERSPORTS (BIKE), MARINE:
1. 4-канальний осцилограф тестер-мультиметр UNIPROBE у пластиковому кейсі з кабелями низького напруги для функцій мультиметра та осцилографа;
2. Програмне забезпечення для програмного забезпечення вимірювальної системи;
3. BICOR2, BICOR4 струмові кліщі.
